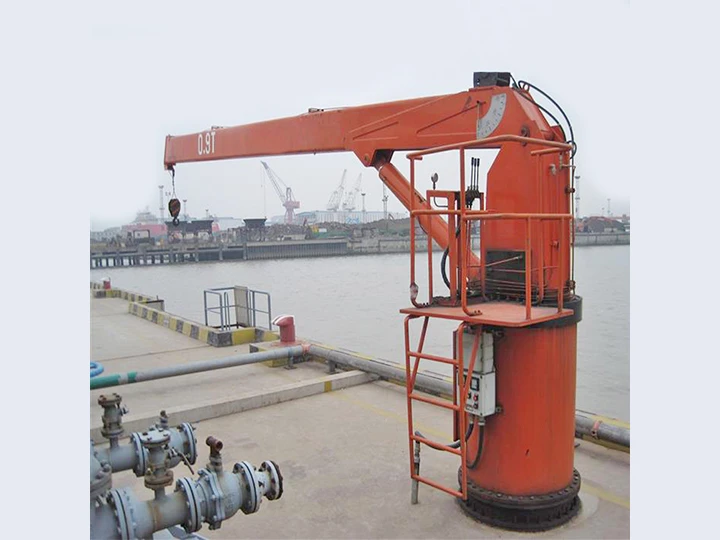

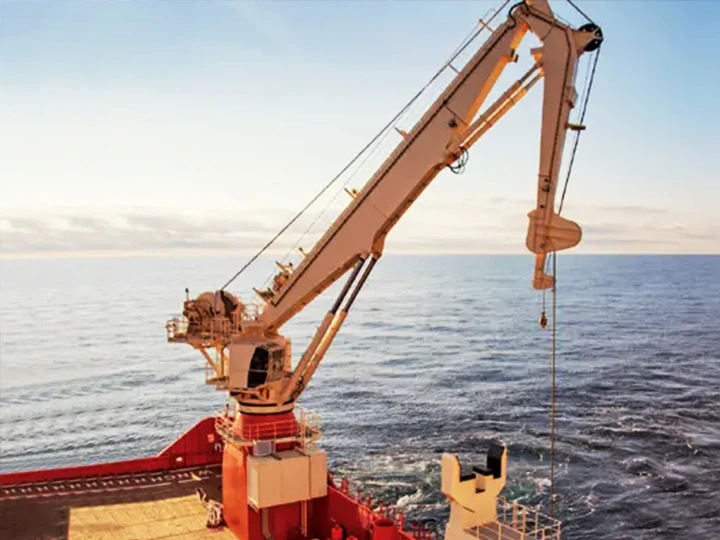

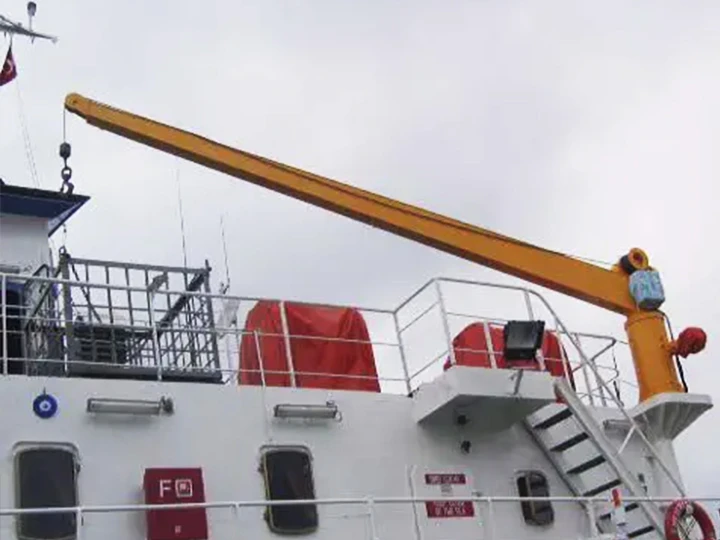

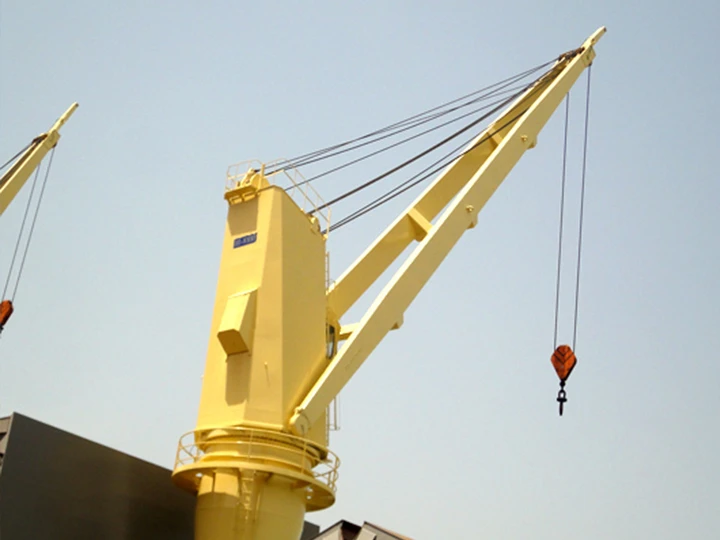

Судовой палубный кран

Введение продукта

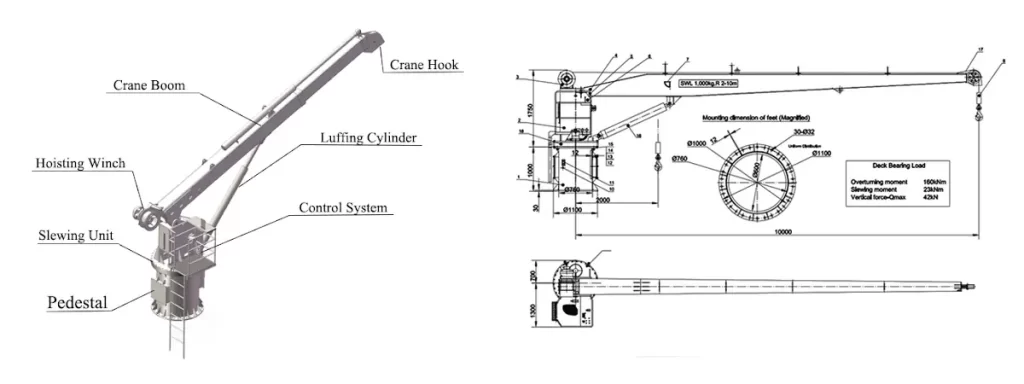

Части и функции палубного крана

Судовой палубный кран состоит из поворотной платформы, поворотной стрелы и основной приводной системы, имеющей модульную конструкцию для осуществления эффективных погрузочно-разгрузочных работ. Функции основных компонентов следующие:

Поворотная платформа, использующая высокопрочную стальную конструкцию, оснащена гидравлической/электрической системой привода полного поворота на 360° и интегрированной маневренной комнатой для осуществления совместного управления несколькими ведомствами;

• Система шагающей стрелы: используется конструкция фермы, устойчивая к ветру и волнам, обеспечивающая изменение угла наклона на -20°~+80° с помощью гидравлического цилиндра, а также дополнительная телескопическая конструкция для увеличения рабочего радиуса;
• Грузоподъемный механизм: оснащен системой двойного сматывания основного и вице-крюка, с предохранительным тормозом, защитой от перегрузки и устройством для защиты каната от перескакивания;
• Система питания: электрическое управление с частотным преобразованием (высокая энергоэффективность) и гидравлическое согласование полной мощности (адаптация к суровым морским условиям) - два режима привода, гидравлическая модель соответствует стандартам выбросов IMO Tier III.
• Система контроля безопасности: встроенный ограничитель крутящего момента, датчик угла, система защиты от столкновений и гидравлический аварийный ручной насос, все ключевые компоненты сертифицированы CCS/DNV/GL и другими классификационными обществами для антикоррозийной обработки морского класса.

Принцип работы

Судовой палубный кран представляет собой поворотный стреловой кран, устанавливаемый на судах и использующий комбинацию механических и гидравлических/электрических систем для обработки грузов. Принцип его работы заключается в следующем:

• Подъем - канатный барабан поднимает/опускает груз с помощью электрического или гидравлического двигателя.
• Поворот - Вращение на 360° обеспечивается подшипником поворота и приводным устройством.
• Выдвижение - гидравлические цилиндры или тросы регулируют угол наклона стрелы для регулирования вылета.

Типы судовых палубных кранов

Современные судовые палубные краны имеют различную конфигурацию для удовлетворения разнообразных морских потребностей. Наиболее распространенными типами являются краны с конической стрелой, телескопические краны и краны с жесткой стрелой. Краны с конической стрелой обеспечивают исключительную гибкость благодаря шарнирным стрелам, идеально подходящим для точной обработки грузов в ограниченном пространстве. Телескопические модели обеспечивают регулируемый вылет стрелы, что идеально подходит для судов с переменным рабочим радиусом. Краны с жесткой стрелой для тяжелых условий эксплуатации обеспечивают превосходную грузоподъемность (до 250 тонн) и устойчивость в сложных морских условиях. Специализированные варианты включают краны для перевалки контейнеров с навесным оборудованием и оффшорные краны с усиленной антикоррозийной защитой. Каждый тип кранов доступен с электрическим, гидравлическим или гибридным приводом, с возможностью установки на неподвижную, поворотную или ходовую базу в соответствии с конкретной планировкой судна и эксплуатационными требованиями.

Технические характеристики

Номинальная вместимость	t	5	10	20	30	50	70
Длина балки	мм	2000~6000
Высота подъема	мм	2000~6000
Скорость подъема	м/мин	8; 8/0.8
Скорость передвижения	м/мин	10; 20
Скорость поворота	об/мин	0.76	0.69	0.6	0.53	0.48	0.46
Степень поворота	степень	360°
Класс нагрузки		A3
Источник питания		380V, 50HZ, 3 фазы (или другой стандарт)
Рабочая температура		-20~42°C
Модель управления		Подвесное кнопочное управление или дистанционное управление

Приложение

Погрузка и разгрузка торговых судов

Контейнеровоз: погрузка и разгрузка контейнеров, размещение грузов на палубе.

Наливное судно: Захват угля, зерна и других навалочных грузов.

Суда для перекатки: погрузка и разгрузка автомобилей и тяжелого оборудования.

Морские инженерные операции

Инженерное судно: подъем строительных материалов, подводных трубопроводов и оборудования.

Судно для установки ветряных электростанций: точное позиционирование и установка компонентов ветряных турбин (башни, лопасти и т. д.).

FPSO (Floating Production, Storage and Offloading): подъем модулей и подача материалов.

Портовые и оффшорные операции

Портовые баржи: перевалка и разгрузка грузов в условиях отсутствия дока.

Морское снабжение: транспортировка материалов (топлива, пресной воды, продовольствия и т. д.) на военные корабли и буровые платформы.

Сценарии специальных операций

Спасательные работы: спасение или аварийный подъем затонувшего груза.

Исследовательское судно: развертывание и подъем глубоководного оборудования (ROV, пробоотборник и т.д.).

Военный корабль/логистическое судно: переброска боеприпасов, оборудования и материалов снабжения.
