Введение продукта

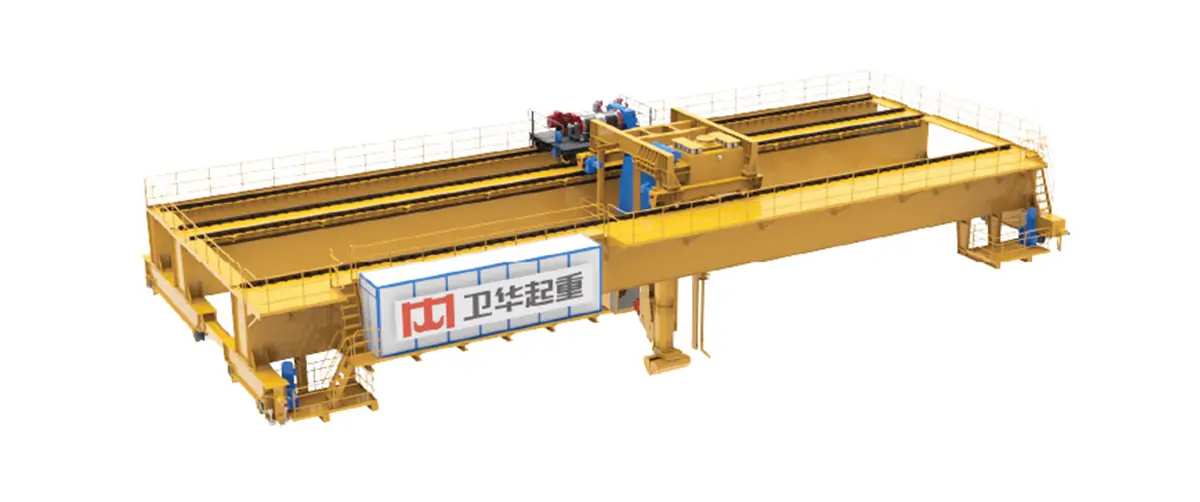

Многофункциональный кран для электролитического алюминия - это разновидность двухбалочного мостового крана, который представляет собой тяжелое грузоподъемное оборудование, специально разработанное для линии электролитического производства алюминия с предварительно обожженным анодом. Он в основном используется для основных технологических операций, таких как замена анодов, подъем шин, капитальный ремонт электролизеров и подъем материалов в цехе электролиза.

Оборудование должно стабильно работать в суровых условиях высокой температуры (более 80℃ вокруг электролизера), сильного магнитного поля (напряженность магнитного поля до 100мТл), запыленности и коррозийного газа, содержащего HF, и имеет специальные характеристики антимагнитности, термостойкости и коррозионной стойкости. Многофункциональные краны для электролиза алюминия имеют высокую степень функциональной интеграции и обычно оснащены механизмом зажима анода, устройствами ударной головки, захватами остаточных полюсов и другими специальными инструментами, которые могут выполнять ряд операций, таких как позиционирование и установка анодной группы, очистка остаточных полюсов, дробление электролита и так далее. Типичные сценарии применения включают капитальный ремонт электролизеров, перенос анодных шин, запуск электролизеров и другие производственные процессы.

Состав системы

Многофункциональный кран из электролитического алюминия в основном состоит из механизма передвижения тележки, моста, инструментальной тележки, алюминиевой тележки, гидравлической и пневматической системы, электрической системы управления, операционной системы и других компонентов.

Механизм управления краном: приводит в движение всю машину по продольным путям электролизного цеха, охватывая диапазон работы нескольких электролизных резервуаров.
Мост: Поддерживает структуру всей машины, которая должна быть очень прочной, антимагнитной и термостойкой, чтобы адаптироваться к суровым условиям электролизного цеха.
Инструментальная тележка: как основной функциональный модуль, она объединяет механизм движения тележки, раму тележки, поворотный механизм инструмента, механизм раковины, механизм замены анода, механизм вылавливания окалины, механизм выгрузки материала и поворотный механизм водительской комнаты для реализации ключевых технологических операций, таких как замена анода, раковины, вылавливание окалины, выгрузка материала и так далее.
Тележка для разгрузки алюминия: используется для извлечения и передачи алюминиевой жидкости, обычно оснащена специальным подъемным устройством вакуумного пакета для обеспечения безопасной транспортировки высокотемпературной алюминиевой жидкости.
Гидравлические и пневматические системы: Обеспечивают питание каждого исполнительного механизма.
Электрическая система управления: PLC-управление, частотное преобразование скорости и многочисленные системы защиты, а некоторые передовые модели поддерживают дистанционный мониторинг и автоматическое управление для повышения точности и безопасности работы.
Операционная система: Вся машина поддерживает управление из кабины и дистанционное управление, и эти два режима могут управляться независимо или совместно для удовлетворения различных производственных требований.

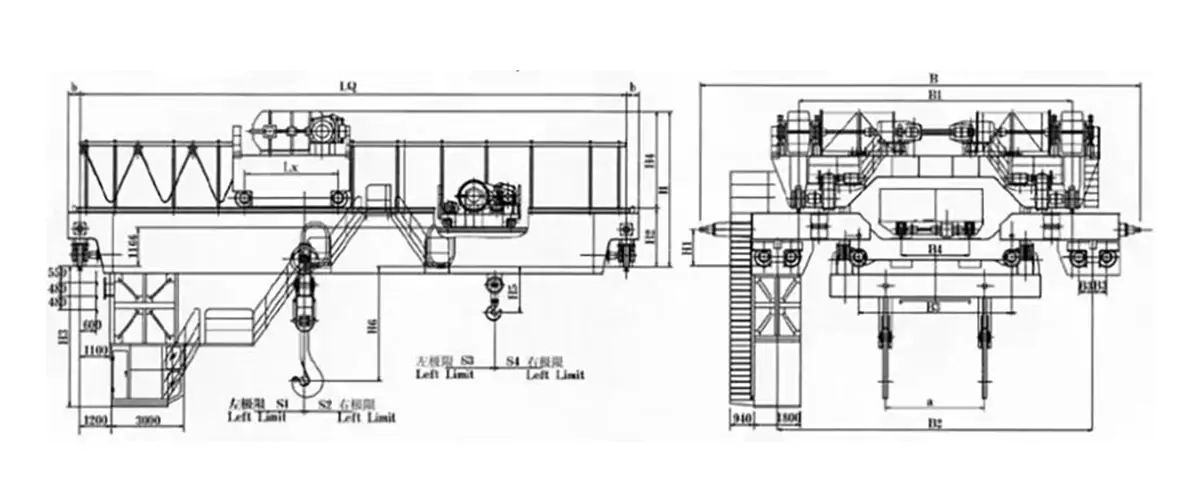

Технические характеристики

Пролет (м)		22.5	25.5	28.5	28.5	31.5	34.5
Скорость движения (м/мин)		2~60	2~60	2~60	2~60	2~60	2~60
Тележка	Скорость вращения (м/мин)	2~30	2~30	2~30	2~30	2~30	2~30
	Скорость вращения (об/мин)	0.31~3.1	0.31~3.1	0.31~3.1	0.31~3.1	0.31~3.1	0.31~3.1
	Скорость вращения кабины водителя (об/мин)	0.2~2	0.2~2	0.2~2	0.2~2	0.2~2	0.2~2
Алюминиевая тележка	Скорость движения (м/мин)	2~30	2~30	2~30	2~30	2~30	2~30
	Грузоподъемность (т)	16	20	20	32	32	32
	Скорость подъема (м/мин)	1~5	1~5	1~5	1~4.8	1~4.8	1~4.8
Фторированная соль Тележка для зарядки	Скорость движения (м/мин)	3~30	3~30	3~30	------	------	------
Фторированная соль Тележка для зарядки	Подъем трубы (м/мин)	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6
Электрическая таль с фиксированной адиабатической кромкой	Грузоподъемность (т)	2 × 12.5	2 × 12.5	2 × 12.5	2 × 25	2 × 25	2 × 25
Механизмы обстрела	Сила удара (Дж)	98	98	98	98	98	98
Механизмы обстрела	Частота (раз/мин)	1200	1200	1200	1200	1200	1200
Механизм скручивания и вытягивания	Скорость подъема цанги (м/мин)	1/9	1/9	1/9	1/9	1/9	1/9
	Скорость подъема головки винта (м/мин)	1/10	1/10	1/10	1/10	1/10	1/10
	Крутящий момент головки винта (Н. м)	250~375	250~375	250~375	250~375	250~375	250~375
Dredging Mechanism	Скорость подъема (м/мин)	0.9/9	0.9/9	0.9/9	0.9/9	0.9/9	0.9/9
Механизм дноуглубительных работ	Подъем трубы (м/мин)	1.3~13	1.3~13	1.3~13	1.3~13	1.3~13	1.3~13
Механизм дноуглубительных работ	Вращение трубы (м/мин)	0.4~4	0.4~4	0.4~4	0.4~4	0.4~4	0.4~4

Характеристики

Данное оборудование является основным технологическим оборудованием для производства электролитического алюминия с предварительно обожженным анодом, рассчитанным на высокую температуру, сильное магнитное поле, многопыльную и высокочастотную коррозионную среду. Основные функции включают:

Измельчение корки электролита для облегчения замены остаточных электродов, а также для загрузки глинозема и фтористых солей в электролизер.
Зарядка - Добавление глинозема, фтористых солей и других сырьевых материалов (размер частиц ≤10 мм) в электролизер с помощью автоматического/ручного управления.
Замена анода - Демонтаж остаточного электрода (включая отвинчивание, подъем и опускание), подъем остаточного электрода, установка нового анода, точное позиционирование и закрепление.
Вылов шлака - открутите винтовые зажимы для подъема и опускания, очистите фрагменты остаточного электрода и покрытый коркой электролит в анодной яме.
Разгрузка алюминия - вакуумный пакет для подъема алюминия, подъем алюминиевой жидкости, измерение (один пакет/накопление) и печать данных.
Подъем сборных шин - подъем рамы анодной шины, оснащенной специальным сигнальным устройством.
Осмотр, подъем, установка и капитальный ремонт надстройки электролизера, корпуса бака и других компонентов.

Приложения

Многофункциональный кран для электролиза алюминия - это тяжелое подъемное оборудование, специально разработанное для алюминиевой промышленности. На современных интеллектуальных заводах это оборудование постепенно интегрируется со следующими системами, такими как система управления электролизным производством (например, связь между машинами управления резервуарами), система планирования и управления мостовым краном, удаленный мониторинг и автоматизированное управление. Ниже приведены сценарии применения и фотографии конкретных случаев:

Производители электролитического алюминия: используются в линии по производству электролитического алюминия с предварительно обожженным анодом, которая является основным технологическим оборудованием в цехе электролиза.
Алюминиевый углеродный завод (часть сцены): в цехе сборки анодов для участия в очистке остаточных столбов, подъеме и транспортировке новых столбов и других вспомогательных операциях.

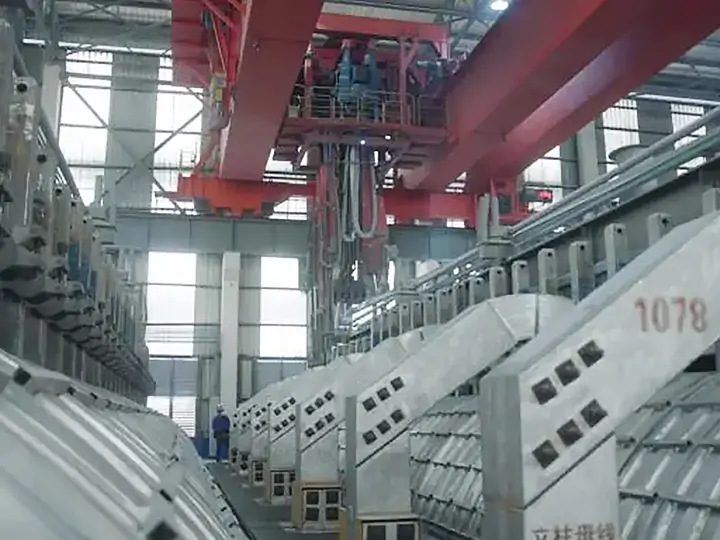

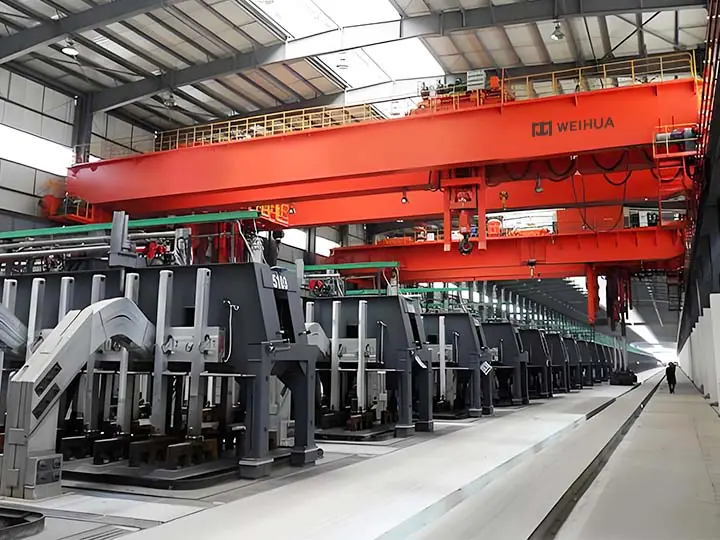

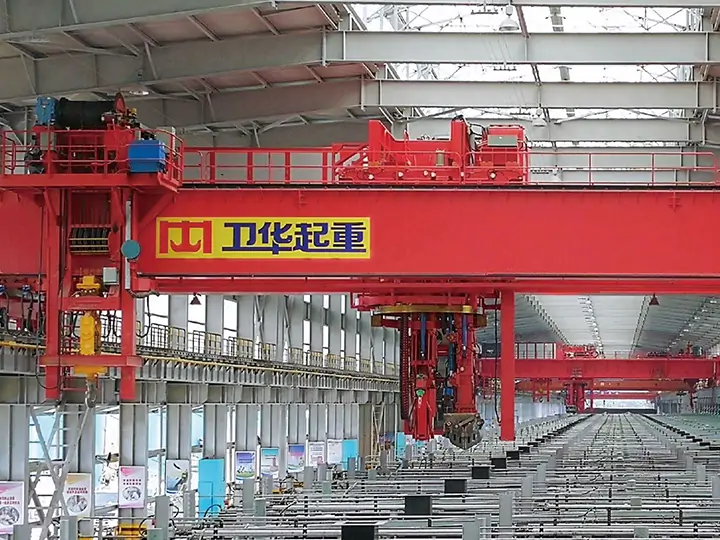

Электролитический алюминий многофункциональный кран фотографии Показать
